DA-FDB-16A2-PA-17 Distributie doos met glasvezel
  • DA-FDB-16A2-PA-17 Distributie doos met glasvezel
  • DA-FDB-16A2-PA-17 Distributie doos met glasvezel
  • DA-FDB-16A2-PA-17 Distributie doos met glasvezel
  • DA-FDB-16A2-PA-17 Distributie doos met glasvezel
  • DA-FDB-16A2-PA-17 Distributie doos met glasvezel
  • DA-FDB-16A2-PA-17 Distributie doos met glasvezel
  • DA-FDB-16A2-PA-17 Distributie doos met glasvezel
  • DA-FDB-16A2-PA-17 Distributie doos met glasvezel

DA-FDB-16A2-PA-17 Distributie doos met glasvezel

Place of Origin CHINA
Merknaam Dawnergy
Certificering CE/ROHS
Model Number DA-FDB-16A2-PA-17
Productdetails
Werktemperatuur:
-40°C+85°C
Kabelafstand (mm):
2*3
Installatie:
Wandmontage/Pole-montage/Aerial-montage
Beschermingsniveau:
IP65
Materiaal:
PP
Grootte (A*B*C) (mm):
281X177X102
Atmosferische druk:
70KPa~106Kpa
Markeren:

Stroomlijn de glasvezel distributie doos

,

DA-FDB-16A2-PA-17 Distributie doos met glasvezel

,

Verdeeldoos voor luchtmontage met glasvezel

Betaling & het Verschepen Termijnen
Min. bestelaantal
100
Packaging Details
Carton/Pallet
Delivery Time
7-14 day
Payment Terms
D/A, L/C, D/P, T/T
Levering vermogen
1000 stuks per dag
Productbeschrijving

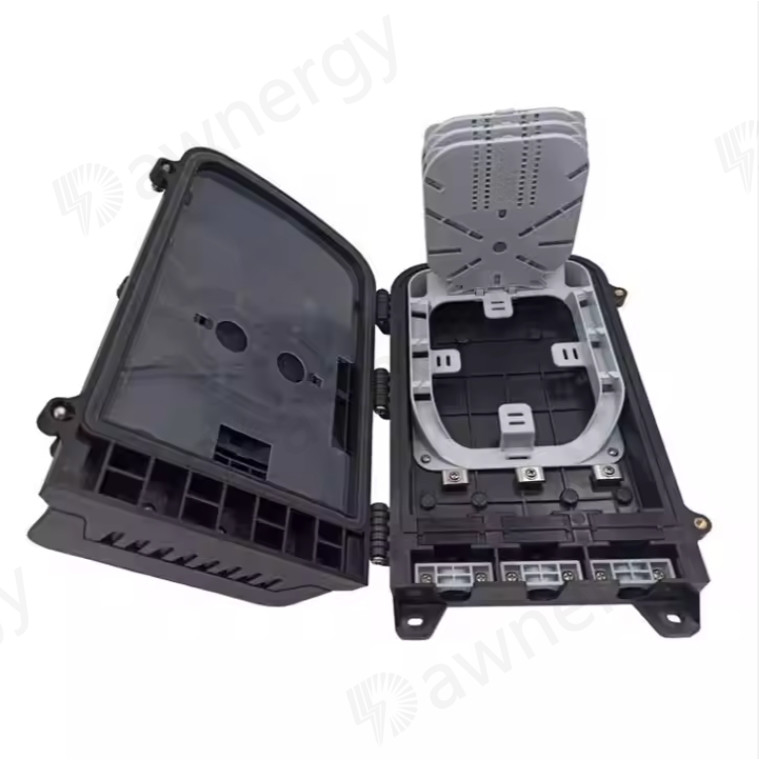

DA-FDB-16A2-PA-17 Distributie doos met glasvezel

Dawnergy's glasvezel distributie doos wordt gebruikt als eindappunt voor de voedingskabel om te verbinden met dropkabel in FTTx communicatienetwerk systeem.Distributie kan in dit vak gedaan worden, en zorgt ondertussen voor een solide bescherming en beheersing van het FTTx-netwerk.

DA-FDB-16A2-PA-17 Distributie doos met glasvezel 0DA-FDB-16A2-PA-17 Distributie doos met glasvezel 1

Geschikt voor Mini-type PLC splitter

DA-FDB-16A2-PA-17 Distributie doos met glasvezel 2



Kenmerken

  • Totaal afgesloten structuur.
  • Materiaal: PP, nat-, water-, stof-, anti-veroudering, beschermingsniveau tot IP65.
  • Klemmen voor voedingskabel en dropkabel, vezelsplicing, fixatie, opslag, distributie... enz. allemaal in één.
  • Kabel, pigtails en patch cords lopen door hun eigen paden zonder elkaar te verstoren, micro type PLC splitter installatie, eenvoudig onderhoud.
  • Het distributiepaneel kan worden omgedraaid, de voedingskabel kan worden geplaatst via de expressiepoort, gemakkelijk te onderhouden en te installeren.
  • Ondersteuningsstaaf/wandmontage, installatie van luchtkabelmontage, geschikt voor zowel binnen- als buitengebruik.



Toepassingen

  • FTTH-toegangsnetwerken
  • Telecommunicatienetwerken
  • Plaatselijke netwerken



Specificaties

  1. Milieuspecificatie

Werktemperatuur: -40°C+85°C

Relatieve luchtvochtigheid: ≤85% ((+30°C)

Atmosferische druk: 70 KPa ≈ 106 Kpa

  1. Technische specificatie voor donderbestendigheid
  • Het aardingsapparaat is geïsoleerd met de kast, de isolatieweerstand is minder dan 2 MΩ/500 V (DC)
  • De weerstandsspanning tussen de aarding en de kast bedraagt ten minste 3000 V ((DC) /min, geen punctie, geen flashover



Materiaal

Grootte (A*B*C)

(mm)

Maximale capaciteit In de grootste kabeldiameter Kabelafstand (mm)
Splitsing Adapterpaneel Mini-type PLC
PP 281X177X102 36

SC*16

stuks

1:8 * 2 procent 3 poorten Max.12 mm kabel 2*3















                                DA-FDB-16A2-PA-17 Distributie doos met glasvezel 3



Kabelwegen

DA-FDB-16A2-PA-17 Distributie doos met glasvezel 4

(Foto 2)



Installatie

1. Muurinstallatie

Boren 4 gaten in de muur op basis van de afmetingen in tabel 1, plaats de uitbreidingsbout Φ7.5*40, plaats de doos om de gaten te matchen en gebruik de bout om te bevestigen.

2. op een paal gemonteerde installatie

Bevestig 1 set van de paalring aan de telecompool (foto 4)

3.De bovenste structuur

Bind de twee op het chassis van de overhoofd hangt aan de draad, en vervolgens geboeid, voorkomen dat het geval vallen. (foto 5)



DA-FDB-16A2-PA-17 Distributie doos met glasvezel 5

Afbeelding 3 Wandmontage Afbeelding 4 Polmontage

DA-FDB-16A2-PA-17 Distributie doos met glasvezel 6

Afbeelding 5 De bovenbouw
