STARTKABEL DAWNERGY

Plaats van herkomst	China
Merknaam	Dawnergy

Productdetails

Kabeltype:

HCAHY(Z)-50-9(1/2"Super Flexibel)

IP-beschermingsklasse:

IP68

ROHS:

RoHS 2011/65/EU

Markeren:

IP68 jumperkabel

RoHS-conforme patchkabel

superflexibele pigtail

Betaling & het Verschepen Termijnen

Min. bestelaantal

1000

Levertijd

5-8 werkdagen

Betalingscondities

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Productbeschrijving

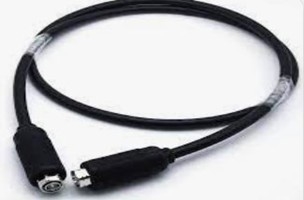

DAWNERGY JUMPERKABEL

1. Structuur

A. Jumperkabel, 7/16 Male-7/16 Male rechte connector met waterdichte rubberen laarzen

B. Jumperkabel, 4.3-10 Male recht, 7-16 Male haakse (L-type) connector met waterdichte rubberen laarzen

C. Jumperkabel, 4.3/10 Male -7/16 Male rechte connector met waterdichte rubberen laarzen

D. Jumperkabel, 4.3/10 Male-4.3/10 Male rechte connector met waterdichte rubberen laarzen

2. Kabelspecificaties

Parameters		Specificatie
Kabeltype		HCAHY(Z)-50-9(1/2"Super Flexibel)
Kabel	Materiaal binnengeleider	Koperbeklede aluminiumdraad
	Diëlektricum	Fysisch schuim PE
	Materiaal buitengeleider	Gegolfde koperen buis
	Jas	Zwart PE / Vlamvertragend met lage rookontwikkeling Halogeenvrij IEC 60754-1:2011
		Jasdiameter ≥13.1mm
	Gewicht	Jumperkabel, 7/16 Male-7/16 Male rechte connector met waterdichte rubberen laarzen		166 g/m
		Jumperkabel, 4.3-10 Male recht, 7-16 Male haakse (L-type) connector met waterdichte rubberen laarzen		166 g/m
		Jumperkabel, 4.3/10 Male -7/16 Male rechte connector met waterdichte rubberen laarzen		166 g/m
		Jumperkabel, 4.3/10 Male-4.3/10 Male rechte connector met waterdichte rubberen laarzen		166 g/m
	IP-beschermingsklasse (In de fabriek afgewerkte jumperkabel)	IP68 IEC 60529:2001
	Minimum buig radius	1 ronde ≤ 25 Veel rondes ≤ 35
Connector	Connectortype	7/16 type Recht Male
		7/16 type Haaks Male
		4.3/10 type Recht Male
	Binnengeleider Pin (Centraal contact)	Messing/ Brons verzilverd
	Behuizing & Buitengeleider	Messing/ Trimetalen plating
	Isolator	PTFE
	Invoegverlies	≤ 0.05* √f Met f: frequentie (in Ghz)
	Gewicht	7/16 type Recht Male	41g
		7/16 type Haaks Male	63g
		4.3/10 type Recht Male	31g
Waterdichte kabelboot	Materiaal	Siliconen
	UV-bestendigheidsstandaard	IEC-60068-2-5
	Bedrijfstemperatuurbereik (^oC)	-40℃ +85℃
	IP-beschermingsklasse	IP68
Jumperlengte		6m ±1% of 10m±1%

3. Elektrische kenmerken

Parameters	Specificatie
Karakteristieke impedantie	50±2 Ohm
Bedrijfsfrequentie	≥ 8.8 (GHz)
Max. spanning	≥ 16 (kW)
Spanning tussen binnen- en buitengeleider (V)	≥ 2500
Invoegverlies van 6M jumper @900/1800/2600MHz	≤0.75/1.05/1.40
Invoegverlies van 10M jumper @900/1800/2600MHz	≤1.18/1.67/2.27
VSWR	@DC-2200 MHz ≤1.10 @2200-2700 MHz ≤1.15 @2700-3800 MHz ≤1.18
Dynamische PIM (IM3) IEC 62037 (dBc) @700/900/1800/2600MHz	Met Jumper Connector standaard 7/16 DIN	≤-159dBc
	Met Jumper Connector standaard 4.3-10	≤-162dBc
Isolatieweerstand	≥5000MΩ

4. Mechanische kenmerken

Parameters

Specificatie

Minimum buig radius

1 ronde ≤ 25

Veel rondes ≤ 35

IP-beschermingsklasse

(In de fabriek afgewerkte jumperkabel)

IP68

IEC 60529:2001

5. Omgevingskenmerken

Parameters	Specificatie
Temperatuurbereik	-40℃ +85℃
Neutraal zoutnevel	IEC 60068-2-11(48H)
Trillingen	IEC 60068-2-6
Vochtige hitte,stabiele toestand	IEC 60068-2-3
RoHS	RoHS 2011/65/EU
UV-bestendigheid	IEC-60068-2-5

6. Bestelinformatie

Beschrijving	Productcode	Gewicht (g)
Jumperkabel, 7/16 Male-7/16 Male rechte connector met waterdichte rubberen laarzen lengte 6M	DA-JPC-7.16M STC -7/16M STC-6M	1080 ±20
Jumperkabel, 7/16 Male-7/16 Male rechte connector met waterdichte rubberen laarzen lengte 10M	DA-JPC-7.16M STC -7/16M STC-10M	1750±20
Jumperkabel, 4.3-10 Male recht, 7-16 Male haakse (L-type) connector met waterdichte rubberen laarzen Lengte 6M	DA-JPC-4.3-10M STC-7/16M AGC-6M	1095±20
Jumperkabel, 4.3-10 Male recht, 7-16 Male haakse (L-type) connector met waterdichte rubberen laarzen lengte 10M	DA-JPC-4.3-10M STC-7/16M AGC-10M	1760±20
Jumperkabel, 4.3/10 Male -7/16 Male rechte connector met waterdichte rubberen laarzen lengte 6M	DA-JPC-4.3-10M STC-7/16M STC-6M	1070±20
Jumperkabel, 4.3/10 Male -7/16 Male rechte connector met waterdichte rubberen laarzen lengte 10M	DA-JPC-4.3-10M STC-7/16M STC-10M	1740±20
Jumperkabel, 4.3/10 Male-4.3/10 Male rechte connector met waterdichte rubberen laarzen lengte 6M	DA-JPC-4.3-10M STC-4.3-10M STC -6M	1060±20
Jumperkabel, 4.3/10 Male-4.3/10 Male rechte connector met waterdichte rubberen laarzen lengte 10M	DA-JPC-4.3-10M STC-4.3-10M STC -10M	1730±20

Opmerking: Elke jumper is gelabeld met het merkteken van de fabrikant en bevat belangrijke productdetails zoals: naam van de fabrikant, model, onderdeelnummer, fabricagedatum en totale lengtemarkering.
