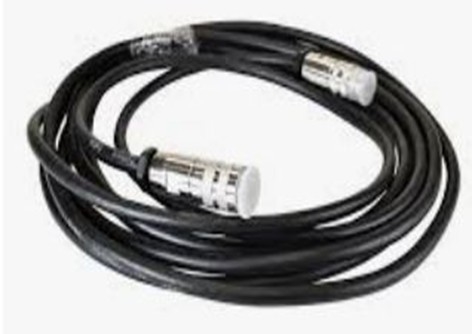

AISG2.0 KABEL RET CONTROLE
  • AISG2.0 KABEL RET CONTROLE
  • AISG2.0 KABEL RET CONTROLE
AISG2.0 KABEL RET CONTROLE

AISG2.0 KABEL RET CONTROLE

Plaats van herkomst China
Merknaam Dawnergy
Productdetails
Gebruiken voor:
Elektrische kantinstelling van RET-aangedreven antenne
Protocol:
AISG 2.0/AISG1.1
Connector A - Verbind met RCU:
8 PIN Female
Markeren:

AISG 2.0 RET-besturingskabel

,

kabel voor het instellen van de kanteling van de antena

,

RET-kabel voor antennebesturing

Betaling & het Verschepen Termijnen
Min. bestelaantal
1000
Levertijd
5-8 werkdagen
Betalingscondities
L/C, D/A, D/P, T/T, Western Union,
Productbeschrijving

CABLE AISG2.0 RET CONTROL

1.      Kabelstructuur

AISG2.0 KABEL RET CONTROLE


AISG2.0 KABEL RET CONTROLE

AISG2.0 KABEL RET CONTROLEAISG2.0 KABEL RET CONTROLE

- A.     Kabel AlSG2.0 voor RET-besturingstype1-AISGF-DB9-connector

AISG2.0 KABEL RET CONTROLEAISG2.0 KABEL RET CONTROLE

B.     Kabel AlSG2.0 voor RET-besturing type2-AISGF-DB15-connector

AISG2.0 KABEL RET CONTROLE

AISG2.0 KABEL RET CONTROLEAISG2.0 KABEL RET CONTROLE

C.     Kabel AlSG2.0 voor RET-besturingstype3-AISGF-AISGM-connector



2.      Beschrijving van het contract

- A.     Kabel AlSG2.0 voor RET-besturingstype1-AISGF-DB9-connector

Pin.

9PINDB9 Man

8PINAISG VrouwRecht.

IEC601309

1

rood

rood

2

/

/

3

blauw

blauw

4

zwart

/

5

groen

groen

6

/

rood

7

/

zwart

8

/

/

9

zwart

/

B.     Kabel AlSG2.0 voor RET-besturingstype3-AISGF-AISGM-connector

Pin.

8PINAISGMbierRecht.

IEC601309

8PINAISG VrouwRecht.

IEC601309

1

bruin

bruin

2

/

/

3

blauw

blauw

4

/

/

5

groen

groen

6

rood

rood

7

zwart

zwart

8

/

/

C.     Kabel AlSG2.0 voor RET-besturing type2-AISGF-DB15-connector

Pin

15PIN DB15Mannelijk

Pinnetje

8PIN AISG Vrouwelijk Hetero

IEC 601309

13

blauw

3

blauw

9

groen

5

groen

15

rood

6

rood

14

zwart

7

zwart


3.      Specificaties

Parameters

Specificatie

Gebruik voor

Elektrische kantinstelling van de RET-aangedreven antenne

Protocol

AISG 2.0/AISG1.1

Verbinding A- Verbinding met RCU

8pin Vrouwelijk

AISG Connector A body Style

Recht.

AISG-connector A-standaard

IEC 601309

AISG-connector B - verbinding met RRU

8 pin Mannelijk/9 pin Mannelijk/ 15 pin Mannelijk

Draad

Bouw

Gewrongen paar

Leider Doorsnede (mm2)

≥ 0.185

Draad Isolatie diameter (mm)

≥ 0.93

Jacketdiameter (mm)

≥ 67

Lange

10m±1%


4.      Elektrische kenmerken

Parameters

Specificatie

Maximale spanning

≥ 58V

Voltage-bestendigen

≥ 500V



Kenmerkende impedantie

(100±20)Ω



Contactweerstand

< 5 mΩ

Isolatieweerstand

≥ 5 MΩ·

Nominale stroom

≥4A


5.      Omgevingskenmerken

Parameters

Specificatie

Temperatuurbereik

-40°C +85°C

Neutrale zoutmist

> 48 uur

Milieustandaard

RoHS

IP-beschermingsklasse

IP67 IEC60529


6.      Informatie over bestellingen

Beschrijvingen

Model

Kabel AlSG20 voor RET-besturing type1----AISGF-X

X =DB9 connector/DB15 connector/AISGM connector

(Kabel AISG2.0 lengte 10M Elektrische kanteling van RET-aangestelde antenne)

De in de bijlage bij Verordening (EU) nr. 575/2013 vermelde gegevens moeten worden verzameld.

(X=DB9/DB15/AISGM)



-        Elke AISG is voorzien van het merk van de fabrikant en bevat belangrijke productgegevens, zoals: naam van de fabrikant, model, onderdeelnummer, fabricagedatum en totale lengte.

AISG2.0 KABEL RET CONTROLEAISG2.0 KABEL RET CONTROLE
